电接点压力表用途
YX、YXC-60.100. 150电接点压力表、磁助式电接点压力表，由普通压力表和接触装置两个d.u立部分组成。工作稳定可靠，广泛用于测量对铜、钢及其合金无腐蚀作用的液体、气体等介质的压力和发出电信号，用于自动控制系统，接通控制电路，达到自动控制的报警得目的。
在电接点压力表装置的电接触信号针上，装有可调节的长久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
电接点压力表性能和作用原理
电接点压力表的作用原理是测量系统的弹簧管在被测介质的压力下，迫使弹簧管之末端产生相应的弹性变形一--位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针(连同触头)将被测值在度盘上指出来。与此同时，当其与给定针上的触头(下限或上限)相接触(或断开)的瞬时，通过电路系统中的继电器及接触器的作用(将电源接通或切断)，使得控制机构作出相应的动作(工作与否)，并可发出电信号，以达到白动控制和报警的目的。
电接点压力表技术指标
精度等级:接通1.6%F·S断开4%F·S
设定点偏差:±0.5~4%
切换差:±1~3.5%
控制方式:上限、下限
触头功率:10VA .30VA
z.ui高工作电压:DC220V或AC380V
环境温度: -40~ 70℃

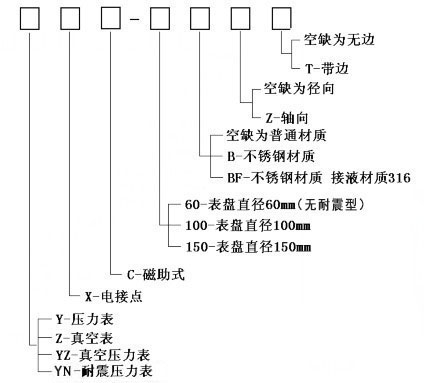

电接点压力表产品选型

电接点压力表安装与使用
1. 电接点压力表应安装在周围环境温度为-40~70℃相对湿度不大于80 %的环境下使用。

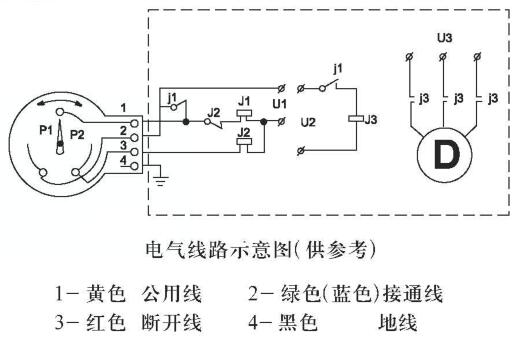

2.使用前应先检查接点的工作情况是否正常，接点力是否超过额定值，接线是否正确(见附图)。
3. 电接点压力表安装位置与测量点间的距离应不超过10M，否则因沿程压力损失而影响仪表读数准确性。
4.仪表应垂直安装，当安装处远离测量点时，应力求与测量点保持水平。

注：工作电压推荐36V以下，但不宜小于12V，以免引起触头接触时不可靠。
